知识讲解】压铅板法在检修中的应用

时间:2017年12月28日来源:本站原创作者:1902483822点击:
一、压铅法测量滑动轴承的顶隙 测量时先取下轴承的上半部,并采用直径为1.5~2倍顶隙而长度为10m- 40mm 的软铅板,分别放在轴承颈上和轴承接合面上,然后放上轴承盖,均匀拧紧螺母,再用塞尺检查侧隙,塞尺塞进间隙

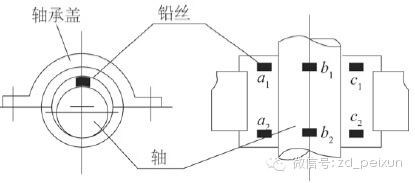

一、压铅法测量滑动轴承的顶隙

测量时先取下轴承的上半部,并采用直径为1.5~2倍顶隙而长度为10m- 40mm 的软铅板,分别放在轴承颈上和轴承接合面上,然后放上轴承盖,均匀拧紧螺母,再用塞尺检查侧隙,塞尺塞进间隙长度不应小于轴颈的1/4。轴瓦接合面的间隙应是均匀相等的,然后打开轴承盖,取出压扁了的铅板用分尺测量铅板厚度。


若实际测得顶隙大于规定值时,则应减少接合面上薄垫片,或刮削接合面;如顶隙过小,则应在接合面上加垫片,把间隙调到规定值。若塞尺测量侧隙偏小时,在保证接触角时进行刮削。

二、轴承的瓦背过盈量的压铅法测量

在瓦壳背部和轴承座中分面分别放置直径约0.10-0.20mm的铅板测量,两铅板压后的平均厚度的差值,即为瓦背配合的间隙或过盈。瓦背的铅板厚度小于结合面的铅板厚度,就是过盈量。

三、用压铅法测量齿轮泵啮合间隙的步骤

1、量具的选用

1)选用0~25mm的外径千分尺。使用前应用干净的软布擦净千分尺的两个测量面,然后校核千分尺的零位;

2)被测铅板片应放置于测量砧座中间,测量力量要合适(先转动外径千分尺的微分筒,使测量表面与铅板片表面刚好接触,然后转动棘轮,当发出清脆的“嗒、嗒、嗒”三声后即停止);

3)读数准确(先读固定套筒读数,再读微分筒读数,然后相加);

2、选用合适的软铅板。选取合适的软铅板直径

3、压铅操作

1)装配好主动齿轮;

2)沿从动齿轮一只轮齿的齿宽方向将三段软铅板等距离粘贴在该轮齿上,使粘贴软铅板的轮齿处于排出腔,装配好从动齿轮;

3)在联轴节上作标记,装配好轴套和泵盖;

4)用手逆时针转动联轴节,使粘贴软铅板的轮齿转动吸入腔位,拆卸泵盖及轴套;

5)拆卸从动齿轮,取下软铅板片并清洁之;

6)用外径千分尺测量每段软铅板片在轮齿啮合处的厚度并做好记录。

4、测量数据分析:

1)将每段软铅板片在轮齿啮合处的厚度相加即为啮合间隙(若一侧已被压断,则另一侧啮合处软铅板的厚度即为啮合间隙);

2)结论:依据所测间隙最大值与正常的间隙范围(一般为0.04~0.08mm)相比较,作为零件可继续使用或换新的结论。
